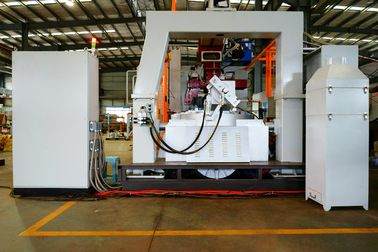

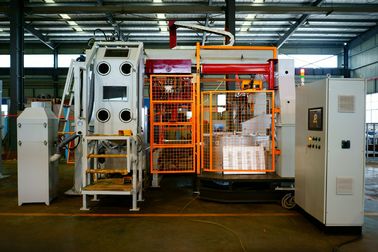

Полностью автоматическая латунная машина заливки формы давления/алюминиевая машина заливки формы давления

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

1

ОСНОВНОЕ ОБОРУДОВАНИЕ

ОДИН МАНИПУЛЯТОР

2 МАНИПУЛТОРС

1,1

ИНДУКЦИЯ ФОРНАКЭ

ПЕЧЬ ИНДУКЦИИ КАНАЛА

3 ИНДУКТОРА

3 ИНДУКТОРА

ЕМКОСТЬ

1800 КГ

1800КГ

ПЛАВЯ ЕМКОСТЬ

350 КГ/Х

520 КГ/Х

СИЛА КОСУМПТИОН

КВ 3*35

КВ 2*80

СИЛА КОНСУМТИОН @ ТЭМЭПРАТУРЭ ДЕРЖА 950℃

35КВ

35КВ

Макс.Темп печи

1250℃

1250℃

1,2

МАНИПУЛЯТОР

1, ЛИНЕЙНОЕ ГУИЛДИНГ

2, РОТОРНЫЙ

Максимальн Скорость манипуляторов

20 метров/МИН.

35°/Сек.

1,3

ГИДРАВЛИЧЕСКИЙ КОМПОСИТ

МОТОР СЕРВОПРИВОДА: 1* 7.5КВ

МОТОР СЕРВОПРИВОДА: 2*7.5КВ

МАСЛО

Гликоль этилена

КИЛИНДРЭС

Графит: наборы 63*100*2
Роторный: набор 63*215*1
Подниматься: набор 63*250*1
Умрите закрыть: набор 50*372*1
Ход: наборы 32*50*2

НОМИНАЛЬНОЕ ДАВЛЕНИЕ ДЕЯТЕЛЬНОСТИ

8МПа

ТЕМПЕРАТУРА ГИДРАВЛИЧЕСКОГО МАСЛА

℃ ≤52

1,4

БЛОК ВОДОРАСПРЕДЕЛЕНИЯ

Охлажденная вода для катушек печи, ванны графита и гидравлической системы

Значение ПЭ-АШ

　7~8.5

Давление воды

3-5 бар

Температура воды

℃ 20±2

Подача воды

≥15Л/Мин ≤80Л/Мин

1,5

БЛОК ВОЗДУШНОГО ДАВЛЕНИЯ

Обжатый воздух для умирает очистить, пнематик клапан, чистка печи, отливка и клапан етк безопасностью.

Обжатое воздушное давление

0.6Мпа

Обжатое потребление воздуха

15㎥ /H

1,6

ТЯГОВОЕ УСТРОЙСТВ

МОТОР СЕРВОПРИВОДА:

1* 7.5КВ

1,7

КОЛПАК ПЕЧИ

1 ФЛАНЕЦ ТРУБКИ РОСЛОСТИ

2 ТРУБКИ ЗАЩИТЫ ДЛЯ ТЕРМОПАР

1 ТРУБКА РОСЛОСТИ

1 КЕРАМИЧЕСКОЕ ЗАПЕЧАТЫВАНИЕ

1 ЗАГРУЗОЧНАЯ ТРУБА И КРЫШКА ДЛЯ РУЧНОГО ОТКРЫТИЯ

1,8

ВАННА ГРАФИТА

1

1

Ванна проконтролированная температурой покрывая, материал СС316Л

1,9

ГАЗОВАЯ ГОРЕЛКА

Газовая горелка установленная на колпаке печи для топления и подогревать трубки рослости.

1,1

ШКАФ КОНТРОЛЯ И СИЛЫ

УПРАВЛЕНИЕ ПЛК

Сименс С7/300

ХМИ (ЭКРАН КАСАНИЯ)

1

НАРУЖНЫЕ РАЗМЕРЫ (Л*В*Х)

1200*500*1800мм

1,12

УДАЛЕННАЯ СИСТЕМА

ПК через телезрителя команды и соединенный интернет

2

ГЛАВНЫЕ ВАРИАНТЫ

ОДИН МАНИПУЛЯТОР ЛД5540-Д

2 МАНИПУЛТОРС ЛД5540-С

2,1

БЛОК УДАЛЕНИЯ ЧАСТИ

Автоматически блок удаления, оборудованный с получая автомобилем для того чтобы транспортировать отливки к вагонетке хранения сразу.

1

1

2,2

ПРИБОР ВЗРЫВАТЬ СЪЕМКИ

Медный порошок взрывая для очищать плашек;

1

1

2,3

ФИЛЬТР И БЛОК ВСАСЫВАНИЯ ДЛЯ БРОСАЯ КЛАПАНА

Для всасывания пыли оксид цинка к очищая печи

2,4

КРАН С ЭЛЕКТРИЧЕСКОЙ ЛЕБЕДКОЙ

500 КГ

500КГ

2,5

ПНЕВМАТИЧЕСКОЕ ОТВЕРСТИЕ ЯДРА ВВОДЯ ОКНО

Автоматически раскрывающ пневматическим цилиндром; Вручную закрывать после установки ядра закончен.

3

ЭЛЕКТРИЧЕСКИЕ ВАРИАНТЫ

ОДИН МАНИПУЛЯТОР ЛД5540-Д

2 МАНИПУЛТОРС ЛД5540-С

3,1

КОНТАКТОР ЧРЕЗВЫЧАЙНЫХ ПОЛНОМОЧИЙ

1

С кнопками аварийной остановки; для цели безопасностью: автоматические запертые двери и полный блок загородки.

3,2

ОСОБЕННЫЕ КАБЕЛИ

10 м

4

УМИРАЮТ ВАРИАНТЫ

ОДИН МАНИПУЛЯТОР ЛД5540-Д

2 МАНИПУЛТОРС ЛД5540-С

4,1

УМИРАЮТ ФЛАНЦЫ

4,2

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ПЛАШЕК

Управление ПИД

4,3

ВАННА ГРАФИТА ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

Управление ПИД

4,4

ЦЕПЬ НАСОСА ДЛЯ НЕПРЕРЫВНОЙ ЧИСТКИ ВАННЫ ГРАФИТА

4,5

Максимальн Умирать Размер

550*400мм

4,6

Максимальн Умирать Толщина

2-70мм

4,7

Ход Максимальн Умирать Отверстия

370мм

4,8

Максимальн Умирать Вес

200КГ

4,9

Максимальная сила умирает закрыть

1500КГ

4,1

Максимальная сила выталкивателя

500КГ

4,11

Максимальный умирает ход выталкивателя

50мм

5

ВАРИАНТЫ ГАЗА ТОПЛЕНИЯ

ОДИН МАНИПУЛЯТОР ЛД5540-Д

2 МАНИПУЛТОРС ЛД5540-С

5,1

Давление пропана

0,5 бара

5,2

Подача пропана

0,225 м3/х

6

ВАРИАНТЫ ОБЩИХ НАЗНАЧЕНИЙ

ОДИН МАНИПУЛЯТОР ЛД5540-Д

2 МАНИПУЛТОРС ЛД5540-С

6,1

Размер оборудования: Л*В*Х

6500*6000*3400мм

7000*7000*3687мм

6,2

Полный вес

13Т

6,3

Полная сила

125КВ

180КВ

6,4

Рабочий потенциал

380В

380В
