Подробная информация о продукте:
|
|
Место происхождения: | Китай (материк) |
---|---|
Фирменное наименование: | DZ |
Сертификация: | CE ISO |
Номер модели: | ХЗ-450 |
Оплата и доставка Условия:
|
|
Количество мин заказа: | 1 комплект |
Цена: | Negotiable |
Упаковывая детали: | Вуд |
Время доставки: | 2-х недель |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | МЕСЯЦ 30 SETS/PER |
Подробная информация |
|||
Условие: | Новые | Гарантия: | 1 Год |
---|---|---|---|
Размер Максимальн Умирать: | Φ450mm | Расстояние деятельности Максимальн Умирать: | 450mm |
Максимальн Умирать Вес: | 130kg | Расстояние Максимальн Клампинг: | ≦250мм |
гидровлический мотор: | 5Хп, 6 градусов | Гидравлическое давление: | 4~6Кпа |
Угол бортовой отливки: | 0°~90° | Сразу угол отливки: | 0°~110° |
Активный мотор: | 0.75кв, 6 градусов ×2 | Охлаждая бак: | 850kg |
Том гидровлического масла: | 163Л | Сила машины: | 5.5Kw |
Вес машины: | 1750kg | Размер (ЛСВСХ): | 2250мм×2160мм×1560мм |
Высокий свет: | автоматическая машина заливки формы,Латунная машина заливки формы |
Характер продукции

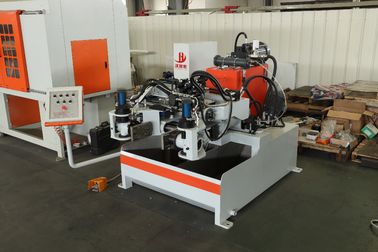

Особенный автоматический лить аттестованный ИСО размера машины 2250мм×2160мм×1560 мм
Механический принцип структуры и деятельности
1) Рамка постамента
Рамка постамента расположена на дне машины. Она была использована для того чтобы хранить порошок воды и графита для того чтобы охладить и покрытие наносимое погружением плашки. Таким образом машина может работать в течение длительного времени и умереть температура управляет. Левая и правая цистерна с водой отделена, которая делает их легким очистить и может смешать порошок воды и графита равномерно. Принимая во внимание сильная колкость графита, цистерна с водой сварена листом нержавеющей стали для того чтобы увеличивать свое полезное время. Влияние взволнования хорошо и никакой мертвый угол.
2) кантилевер поддержки
Кантилевер поддержки состоит из нижних луча, оси вращения поддержки, места оси и регулировки угла отливки. Умрите раскрыть и закрывать, переворот, подъем-падение шкафов левой и правой модели соответствуя завершены кантилевер поддержки
3) танк гидры
Гидравлический танк установлен между электрическими шкафом и масляным насосом. Привод части гидравлического давления всей машины используемой для того чтобы исправить гидравлическое масло и охладить жару произведенную во время движения гидравлического трубопровода.
4) гидравлические станция и приводное устройство
Гидравлические станция и приводное устройство совмещены гидравлической системой, включая мотор, масляный насос, электромагнитный обращая клапан, электромагнитный клапан подачи, клапан ручного давления регулируя, клапан дросселя трубопровода и цилиндр масла. Оно на попечении поставки нефти, регулировки давления, реклайм масла и действий каждого цилиндра масла.
Подъем и падение---умрите раскрыть----умрите соответствовать----переворот----умрите окунуть в революции----нажмите вне чистую умрите----вращение и отливка будут унесены по-одному
5) Электрическая система управления
Электрическая система управления главным образом принимает электрические детали первоначальной вязки дракона ома Японии Мицубиси, включая: ПЛК, экран касания, трансформатор, настоящее трансформатор, вольтметр, амперметр, вращаясь переключатель, переключатель аварийной остановки, контактор АК, реле жары, переключатель воздуха (380В/220В), светоэлектрический датчик, распределительный ящик (ручной/автоматический), вращение, умирает раскрыть и закрыть, модельные чистка, переворот, подъем и падение, аварийная остановка переворота. Все действия будут унесены с системой управления деятельности.
6)Левое и правое собрание электрического двигателя взволнования
Левое и правое собрание электрического двигателя взволнования устроено на обеих сторонах гидро цилиндра. Оно состоит из взволнования электрического двигателя длинноосного, турбины нержавеющей стали, нося поддержку держателя, место электрического двигателя, пылезащитный фланец и воздухоустойчивую гайку. Оно смешивает порошок воды и графита равномерно для предотвращения низложения. Оно может также смешать осажденный порошок графита с водой взволнованием.
7)Левый и правый умирает соответствуя шкаф поддержки
Левый и правый умирает соответствуя шкаф поддержки состоит из обшивать кронштейна медный, рельс руководства, паяя чашка, масляный бак для умирает раскрыть и закрывая, левые и правые масляные баки коробок, левых и правых для умирают очистить, налево и справедливо умирают шкаф соединения. Эта часть уносит повышение, соответствовать, очищать плашки и вращаясь отливки, етк
8)Левые и правые вращаясь коробки и умирают очистить механизм
Левые и правые вращаясь коробки и умирают очистить механизм главным образом состоят из принести, шестерня, вал шестерни, гидро цилиндр, положительный стоп, вверх и вниз блока вала, элемента запечатывания, блока индукции, фланца, етк. он главным образом на попечении умирает очистить; умрите окунуть в вращении, передней отливке, и умрите замена.
Нажмите на связь для просмотра видео:
https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
